ППС (9) - Лекция №12 - UML

Этот конспект ещё не дописан. Здесь не хватает:    - примеров диаграмм UML.

Моделирование системной архитектуры

Проектирование с использованием UML может быть:

• прямое - из модели UML можно получить готовый код описания проекта: все классы и объявления переменных и методов;
• обратное - из кода можно получить диаграмму классов.

На систему можно смотреть с разных точек зрения:

• с точки зрения прецедентов - взаимодействия в системе;
• с точки зрения проектирования - общая компоновка системы;
• с точки зрения реализации - после разбития на подсистемы;
• с точки зрения процессов;
• с точки зрения развёртывания.

Все они показываются диаграммами UML. Чем больше диаграмм, тем лучше.

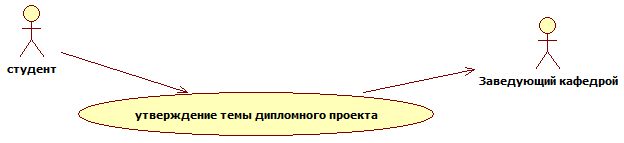

Диаграмма прецедентов

Она же диаграмма использования. Формализация требований заказчика к системе.

Применение:

• моделирование контекста системы. Охватывает внешнее окружение системы, с которой она взаимодействует. Вводит стереотипы их поведения, связи с системой;
• моделирует требования к системе. Устанавливает внешние связи. Определяет поведение системы. Определяет функциональные требования к системе.

Актёры - действующие лица, любая внешняя по отношению к системе сущность, которая взаимодействует с системой.

Прецеденты - варианты использования.

На диаграмме могут быть показаны интерфейсы. Подробно они никогда не расписываются, реализация не показывается, потому что диаграмма нужна только для понимания функционирования системы в целом.

Взаимодействия между прецедентами и актёрами:

• ассоциация;
• расширение;
• обобщение;
• включение.

Диаграмма классов

Применение:

• моделирование словаря системы, предполагает принятие решения о том, какие абстракции являются частью системы, а какие нет;
• моделирование простых коопераций;
• визуализировать и специфицировать классы и отношения между ними;
• моделирование логической схемы базы данных.

Структура класса:

• имя класса (уникальное);
• атрибуты;
• операции (методы);
• интерфейсы.

Отношения:

• ассоциация;
• агрегация;
• обобщение.

Диаграмма взаимодействий

Состоит из двух:

• диаграмма последовательностей - временная упорядоченность сообщений;
• диаграмма коопераций - структурная организация объектов, принимающих и отправляющих сообщения.

Диаграмма состояний

Состояние - ситуация в жизни объекта, на протяжении которой он удовлетворяет некоторому условию, осуществляет определённую деятельность или ожидает какого-то события. Состояние может содержать список внутренних действий.

Деятельность - продолжающееся неатомарное вычисление внутри автомата.

Действие - атомарное вычисление, которое приводит к смене состояния или возврату значения.

Диаграмма деятельности

Моделирует динамику поведения системы. Показывает поток переходов.

Диаграмма компонентов

Компонент - физическая заменяемая часть системы, совместимая с одним набором интерфейсов.

Диаграмма развёртывания

Узел - физический элемент, который существует во время выполнения и представляет вычислительный ресурс.
