СПАСОИ (10) - Лекция №6 - Этап логического проектирования

Этот конспект ещё не дописан. Здесь не хватает:    - диаграмм DFD и FHD    - примера для даталогической схемы

...начало

Этап концептуального проектирования

Разработка спецификация будущих приложений

Структурированный естественный язык

Пример для естественного языка

Спецификация процесса 1.1.2а из DFD "банкомат".

@Вход: Разрешение/отказ ПЦ-Б
@Выход: Признак разрешения для банкомата (0 - нет, 1 - да, 2 - ожидание)

@Спецификация процесса: Проверка разрешения ПЦ-Б

ЕСЛИ разрешение/отказ ПЦ-Б = true ТО
    выйти(0)
ИНАЧЕ
    выдать сообщение об ошибке
    ЕСЛИ ошибка в пароле ТО
        проверить счётчик1 на максимум,
        запросить пароль,
        увеличить счётчик1,
        обновить данные транзакции,
        повторить функцию "предварительная проверка карты, составление запроса в ПЦ",
        выйти(2)
    ИНАЧЕ
        ЕСЛИ ошибка в сумме ТО
            проверить счётчик2 на максимум,
            запросить сумму,
            увеличить счётчик2,
            обновить данные транзакции
        ИНАЧЕ
            удалить карту из банкомата,
            выйти(1)
        КОНЕЦ ЕСЛИ
    КОНЕЦ ЕСЛИ
КОНЕЦ ЕСЛИ

@Конец спецификации

Визуальные языки разработки спецификаций

Они же FlowForm.

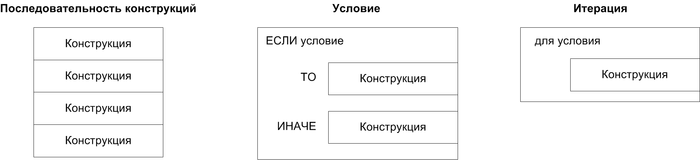

Конструкция - это:

• один элемент "выполнить действие" или просто "действие";
• последовательность конструкций;
• выбор между конструкциями;
• итерация конструкций.

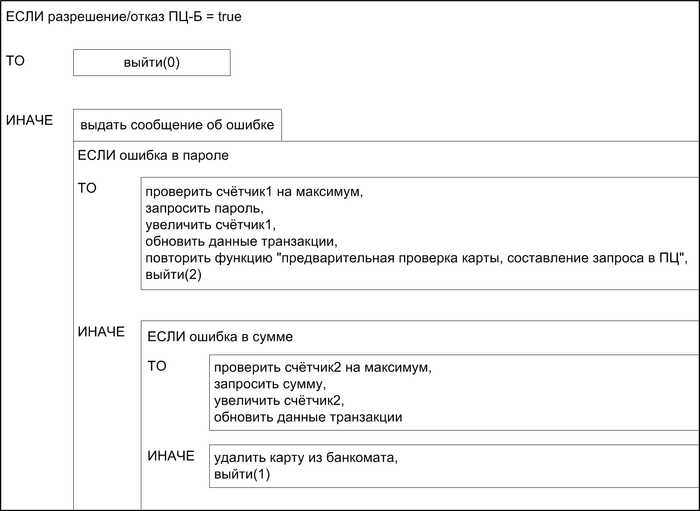

Пример для FlowForm

Описать спецификацию процесса 1.1.2а из DFD "банкомат".

Средства для разработки всех этапов проектирования

CASE-средства для проектирования всей системы.

Рассмотрим на примере Oracle Designer.

Разработка контекстных диаграмм потоков данных

Process Modeler.

К каждому процессу может быть прикреплён мультимедиа-контент, показывающий, что там происходит.

Процессы:

1. изготовление;
2. доставка;
3. приёмы хранения и доставка потребителю.

Построение DFD и FHD

В DFD можно осуществить привязку потоков к именам и атрибутам сущностей, определённых на предыдущем шаге.

FHD - Function Hierarchy Diagram, формируется на основе DFD. В неё можно включать новые процессы, и они автоматически появятся в DFD (но без связей).

Разработка даталогической схемы БД и приложений

Design Editor.

На этом этапе происходит:

1. генерация даталогической схемы БД на основе инфологической. Строится Data Diagrams;
2. генерация модулей. Строится Module Diagrams.

Сгенерированные формы затем можно изменять в Module Logic Navigator и писать скрипты для обработки событий.

Этап логического проектирования

Задачи этапа:

1. оптимизация схемы БД и генерация даталогической схемы с помощью CASE-средств;
2. на основании разработанных ранее спецификаций пишется код программы.

Методы индексации данных в реляционных БД

Индекс - некоторая структура, обеспечивающая быстрый поиск данных в БД.

Типы индексов:

• хэш-индекс;
• B-индекс.

Хэш-индекс

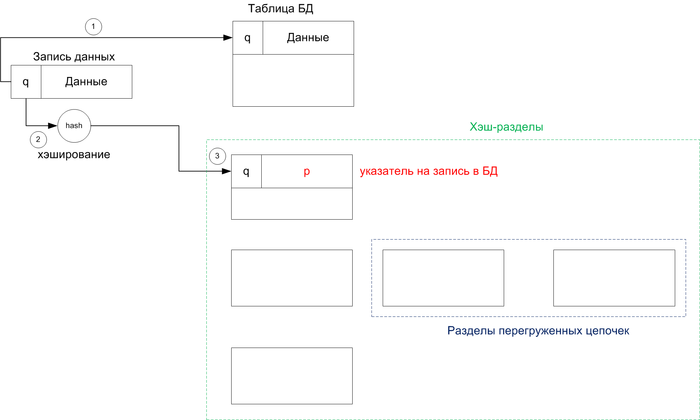

Имеет следующую структуру:

Описание:

1. запись данных помещается в таблицу БД;
2. значение ключа q хэшируется, и, тем самым, вычисляется номер раздела i;
3. в i раздел индекса помещается q (без изменений) и p (указатель на запись в БД).

Предположим, что выполняется запрос, и по значению ключа a = q необходимо считать запись.

Доступ к записи можно описать с помощью следующей цепочки: $$q\rightarrow h(q) = i\rightarrow$$ чтение i раздела хэш-индекса $$\rightarrow (q, p)\rightarrow$$ чтение по p записи из таблицы БД.

В среднем, чтобы найти и читать запись, требуется две операции чтения (двух блоков) с внешнего диска.

Размер хэш-раздела ограничен, и поэтому в процессе работы БД возможно его переполнение. В этом случае образуются разделы перегруженных цепочек. При поиске запись ищется сначала в основном разделе, а потом в перегруженных.
