ТОРА (9) - Лекция №8 - Алгоритм (продолжение)

...начало

Практические приёмы нормализации

Пример 1

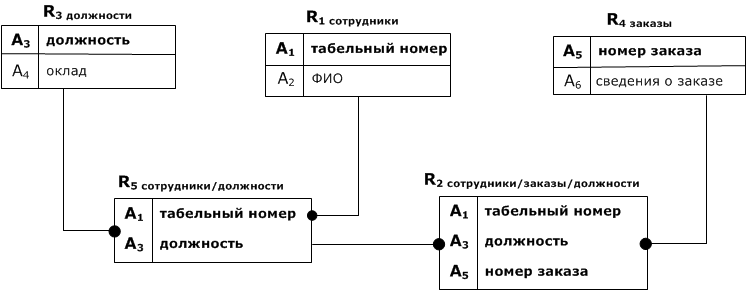

Поэтому вновь перестроим схему:

Указанная схема имеет два недостатка:

1. в ключи $$R_3$$, $$R_1$$ и $$R_4$$ входят атрибуты предметной области. При изменении формата табельного номера придётся обновить его в $$R_1$$ и через CASCADE в $$R_3$$ и $$R_4$$. Поэтому всегда желательно иметь синтетические ключи - не связанные с предметной областью (ID);
2. в сущностях $$R_2$$ и $$R_5$$ ключи составные. Это увеличивает размер индекса и время поиска по этому индексу.

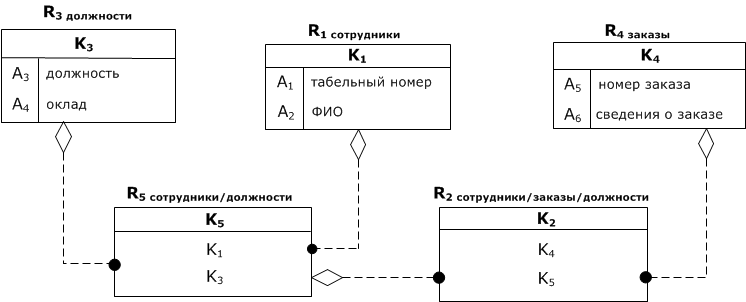

В силу этого, схему БД предлагается реорганизовать следующим образом (ввести синтетические ключи):

Пример 2

Разработать схему БД для предыдущего примера с применением алгоритма синтеза.

$$U$$ = (табельный номер, ФИО, должность, оклад, номер заказа, сведения о заказе) = $$(A_1, A_2, A_3, A_4, A_5, A_6)$$

$$F = (A_1\rightarrow A_2, A_3\rightarrow A_4, A_5\rightarrow A_6)$$

Синтез:

1)

$$УНП = (A_1\rightarrow A_2, A_3\rightarrow A_4, A_5\rightarrow A_6)$$

2)

$$U\rightarrow\varnothing$$

в УНП нет ФЗ, включающей все атрибуты из $$U$$. Поэтому добавляем в УНП тривиальную ФЗ:

$$УНП = (A_1\rightarrow A_2, A_3\rightarrow A_4, A_5\rightarrow A_6, A_1 A_2 A_3 A_4 A_5 A_6\rightarrow\varnothing)$$

3)

все нетривиальные ФЗ в УНП являются неприводимыми (в левой части один атрибут). Поэтому шаг пропускаем.

4)

разбиваем УНП на классы ФЗ:

1. $$A_1\rightarrow A_2$$, $$K_1 = A_1 A_2$$
2. $$A_3\rightarrow A_4$$, $$K_2 = A_3 A_4$$
3. $$A_5\rightarrow A_6$$, $$K_3 = A_5 A_6$$
4. $$A_1 A_2 A_3 A_4 A_5 A_6\rightarrow\varnothing$$, $$K_4 = A_1 A_2 A_3 A_4 A_5 A_6$$

5)

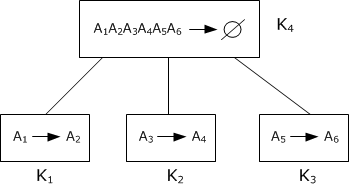

строим граф иерархии:

6)

пропускаем, так как в каждом классе только одна ФЗ.

7)

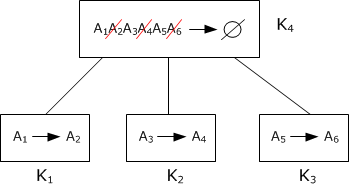

выполняем редуцирование атрибутов ФЗ:

8)

пропускаем, так как в графе иерархии нет ФЗ, кроме $$U\rightarrow\varnothing$$

9)

$$\rho = (A_1 A_3 A_5, A_1 A_2, A_3 A_4, A_5 A_6)$$

10)

1) соединение без потерь

	$$A_1$$	$$A_2$$	$$A_3$$	$$A_4$$	$$A_5$$	$$A_6$$
$$R_1$$	$$a$$	$$b_1$$	$$a$$	$$b_1$$	$$a$$	$$b_1$$
$$R_2$$	$$a$$	$$a$$	$$b_2$$	$$b_2$$	$$b_2$$	$$b_2$$
$$R_3$$	$$b_3$$	$$b_3$$	$$a$$	$$a$$	$$b_3$$	$$b_3$$
$$R_4$$	$$b_4$$	$$b_4$$	$$b_4$$	$$b_4$$	$$a$$	$$a$$

	$$A_1$$	$$A_2$$	$$A_3$$	$$A_4$$	$$A_5$$	$$A_6$$
$$R_1$$	$$a$$	$$a$$	$$a$$	$$a$$	$$a$$	$$a$$
$$R_2$$	$$a$$	$$a$$	$$b_2$$	$$b_2$$	$$b_2$$	$$b_2$$
$$R_3$$	$$b_3$$	$$b_3$$	$$a$$	$$a$$	$$b_3$$	$$b_3$$
$$R_4$$	$$b_4$$	$$b_4$$	$$b_4$$	$$b_4$$	$$a$$	$$a$$

Получили строку, сплошь состоящую из $$a$$. Значит, есть соединение без потерь. Запрос на соединение всех четырёх таблиц будет выполняться правильно.

2) сохранение ФЗ:

1-4) $$H = \varnothing$$, $$УНП = (A_1\rightarrow A_2, A_3\rightarrow A_4, A_5\rightarrow A_6)$$

5) $$H$$ - пусто.

6) обладает сохранением ФЗ. При включении новой записи в таблицу достаточно проверять справедливость тех ФЗ, которые связаны с этой таблицей.

3) каждая схема отношения находится в 3НФ. Вот так.

А находятся ли схемы отношений $$R_1, R_2, R_3, R_4$$ в нормальной форме Бойса-Кодда?

$$R_1$$:

$$R_1 = A_1 A_3 A_5$$, $$A_1 A_3 A_5$$ - ключ, значит находится в НФБК.

$$R_2$$:

$$R_2 = A_1 A_2$$, $$A_1\rightarrow A_2$$, $$A_1$$ - ключ, значит находится в НФБК.

$$R_3$$:

$$R_4 = A_3 A_4$$, $$A_3\rightarrow A_4$$, $$A_3$$ - ключ, значит находится в НФБК.

$$R_4$$:

$$R_4 = A_5 A_6$$, $$A_5\rightarrow A_6$$, $$A_5$$ - ключ, значит находится в НФБК.

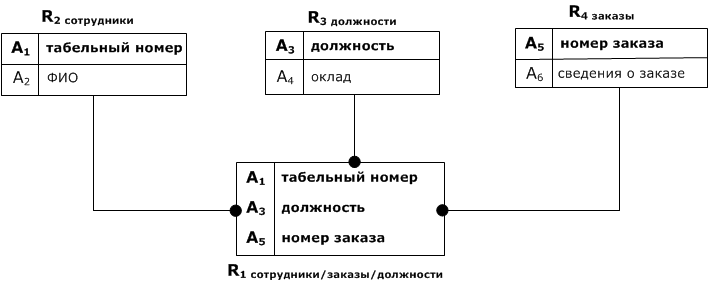

В конце концов, получаем такую схему БД:

Но у неё тоже есть недостатки:

1. ключ в $$R_1$$ составной;
2. в ключах $$R_2, R_3, R_4$$ используются атрибуты предметной области.

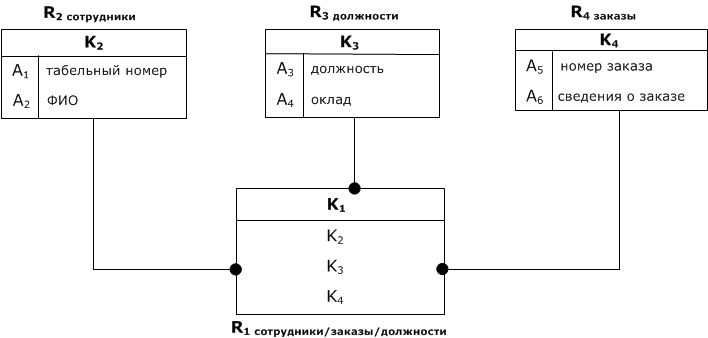

Перестроим схему с синтетическими ключами:

Сравнивая результаты Примера 1 и Примера 2, видим, что алгоритм синтеза даёт меньшее число схем отношений.
